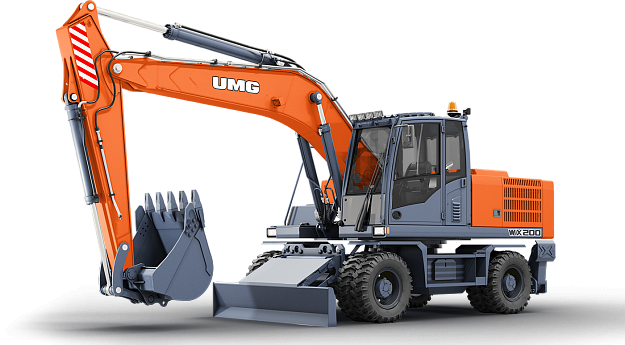

Колесный экскаватор WX200
Колесные экскаваторы
- Максимальная глубина копания, мм 5600 - 7100
- Длина рукояти, мм 2000 / 2400 / 2920 / 3500
- Эксплуатационная масса, т 21,7 / 22,3
- Емкость ковша по SAE, м³ 0,65…1,25
- Модель двигателя ЯМЗ 536
- Мощность двигателя, кВт (л.с.) 147 (200)
- Напряжение, В 12
- Объем двигателя, см.куб 6650
- Экологический класс Tier 3 (Stage III)
Комфортабельная кабина и удобная рабочая среда
Просторная и комфортабельная кабина с климатической системой способствует снижению утомляемости оператора и позволяет существенно повысить производительность и эффективность работы.
- Кабина со встроенной системой защиты от падающих предметов (FOPS) и при опрокидывании машины (ROPS);
- Многофункциональный дисплей, отражающий параметры: расход топлива, обороты двигателя, температура охлаждающей жидкости двигателя, давление масла в двигателе, уровень заряда аккумулятора, моточасы, изображение с камеры заднего вида, индикация текущего режима мощности, а также включенных систем и функций;
- Конструкция кабины обеспечивает визуальный контроль рабочего оборудования во всём диапазоне рабочей зоны. Застеклённый проем в крыше. Двухсторонняя сдвижная форточка в двери. Переднее окно легко сдвигается под крышу. Заднее окно кабины может открываться для проветривания;
- Зеркала заднего вида с электроподогревом, камера заднего вида. Пантографный стеклоочиститель лобового стекла с омывателем обеспечивает большую зону очистки лобового стекла;
- Для обеспечения комфортной работы оператора консоли управления и эргономичное кресло имеют широкие диапазоны регулировок.
- Экологический стандарт Tier 3.
- Турбонаддув и охлаждение наддувочного воздуха.
- Топливная экономичность (до 20% по сравнению с предыдущим поколением).
- Низкий уровень шума и вибрации.
- Лёгкий холодный запуск.
- Быстрое переключение между 7-ю предустановленными режимами работы двигателя и гидросистемы для оптимизации мощности и топливопотребления в зависимости от типа выполняемых работ.
- Автоматическая функция: «умная стрела» облегчает работу оператора при планировке поверхности и разравнивании материалов ковшом и при работе с такими рабочими органами как гидромолот, вибротрамбовка, виброриппер, вибропогружатель и проч.
- Функция кратковременного повышения мощности при копании.
- Экскаваторное оборудование с наилучшими рабочими параметрами.
- Реверсивная гидролиния для подключения ротатора (опция).
- Реверсивная гидролиния для активного навесного оборудования.
- Возможность установки широкого перечня сменных рабочих органов: ковши дробильные и просеивающие, гидромолоты, грейферы с ротатором, вибропогружатели, гидроножницы, мульчеры-кусторезы.
- 2 фары ближнего и дальнего света, применяемые при передвижении,
- 4 фонаря на кабине и 2 фонаря на стреле освещают зону экскавации,
- 1 фонарь на кабине и 1 на противовесе освещают всю заднюю полусферу, обеспечивая безопасность.
Современная силовая установка
Интеллектуальная компьютеризированная система управления обеспечивает согласованную работу двигателя и гидросистемы в целях оптимизации мощности и топливо потребления.
Экономичный двигатель ЯМЗ −536 с электронным управлением:
Интеллектуальное управление
Легкий доступ к узлам и агрегатам
Удобное обслуживание — точки обслуживания сгруппированы для доступа с уровня земли. Стальные крылья колес обеспечивают надежную защиту кабины и платформы от загрязнения и облегчают доступ сервисному персоналу при обслуживании и ремонте.
Большой рабочий диапазон
Конструкция рабочего оборудования обеспечивает высокие рабочие параметры: усилие, глубину и радиус копания при разработке широкого спектра грунтов и пород.
Широкие функциональные возможности
Производительная и безопасная работа в темное время суток:
Высокая проходимость
Экскаватор уверенно преодолевает бездорожье за счет специального режима передвижения и шин с внедорожным рисунком протектора, а также самоблокирующихся дифференциалов в обоих мостах.
|
Наименование технических показателей |
Ед. измерения |
WX 200 |
||||||
|
Эксплуатационная масса (рукоять 2000, 2400, 2920, 3500 мм) |
т |
21,7 |
22,3 |
|
||||
|
ДВИГАТЕЛЬ |
||||||||
|
Модель двигателя |
|
ЯМЗ 536 |
||||||
|
Мощность двигателя |
кВт (л.с.) |
147 (200) при 2000 об/мин |
||||||
|
Номинальная частота вращения |
об/мин |
2000 |
||||||
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА |
||||||||
|
Напряжение |
В |
2 х 12 |
||||||
|
Емкость аккумуляторной батареи |
Ач |
190 |
||||||
|
Генератор переменного тока |
В |
28 |
||||||
|
А |
100 |
|||||||
|
Стартер |
В |
24 |
||||||
|
кВт |
4 |
|||||||
|
ХОДОВАЯ ТЕЛЕЖКА |
||||||||
|
Мосты, КПП |
|
ZF (Германия) |
||||||
|
Коробка передач |
|
С сервоуправлением переключения передач и встроенным стояночным тормозом |
||||||
|
Тип ходовой рамы |
|
Отвал + 2 аутригера / 4 аутригера |
||||||
|
Дорожный просвет |
мм |
331 |
||||||
|
Минимальный радиус разворота |
мм |
8500 |
||||||
|
Скорость на 1-ой передаче |
км/ч |
8,8 |
||||||
|
Скорость на 2-ой передаче |
км/ч |
35 |
||||||
|
Рабочие тормоза |
|
Постоянно разомкнутые, необслуживаемые многодисковые маслопогруженные с гидравлическим приводом |
||||||
|
Стояночный тормоз |
|
Постоянно замкнутые, необслуживаемые многодисковые маслопогруженные с гидравлическим приводом |
||||||
|
Колеса |
|
Сдвоенные, камерные шины 10-20.00 |
||||||
|
ПОВОРОТНАЯ ПЛАТФОРМА |
||||||||
|
Радиус поворота |
мм |
2751 |
||||||
|
Рабочий цикл |
сек |
13 |
||||||
|
Частота вращения поворотной платформы |
об/мин |
10,5 |
||||||
|
Гидравлика |
|
Bosch Rexroth |
||||||
|
Гидросхема управления |
|
Схема LUDV фирмы Bosch Rexroth |
||||||
|
Количество совмещений операций в цикле |
|
Все |
||||||
|
Максимальная производительность насосной установки |
л/мин |
420 + 37,5 |
||||||
|
РАБОЧИЕ ХАРАКТЕРИСТИКИ |
||||||||
|
Тип рабочего оборудования |
|
Моноблок |
||||||
|
Тип рукояти |
|
опция |
опция |
стандарт |
опция |
|
||
|
Длина рукояти |
мм |
2000 |
2400 |
2920 |
3500 |
|
||
|
Емкость ковша |
м3 |
1,25 |
1,0 |
1,0 |
0,65 / 0,9* |
|
||
|
Максимальная глубина копания |
мм |
5600 |
6048 |
6568 |
7100 |
|
||
|
Максимальный радиус копания на уровне стоянки |
мм |
9200 |
9540 |
9981 |
10561 |
|
||
|
Максимальный радиус копания |
мм |
9370 |
9780 |
10194 |
10700 |
|
||
|
Максимальная высота копания |
мм |
9360 |
9809 |
9873 |
10120 |
|
||
|
Максимальная высота выгрузки |
мм |
6700 |
7068 |
7178 |
7450 |
|
||
|
Максимальное усиление копания |
кН на ковше |
151 |
|
|||||
|
кН на рукояти |
140 |
120 |
108 |
88 |
|
|||
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
|
|||||||
|
Моноблочная стрела |
мм |
5700 |
|
|||||
|
Рукоять |
мм |
2000 |
2400 |
2920 |
3500 |
|
||
|
Общая ширина поворотной платформы |
мм |
2500 |
|
|||||
|
Общая ширина экскаватора |
мм |
2517 |
|
|||||
|
Общая высота по кабине |
мм |
3160 |
|
|||||
|
Радиус хвостовой части платформы |
мм |
2750 |
|
|||||
|
Высота по капоту двигателя |
мм |
2436 |
|
|||||
|
Просвет под противовесом |
мм |
1288 |
|
|||||
|
База ходовой части |
мм |
2800 |
|
|||||
|
Длина ходовой части |
мм |
4904 (4 аутригера) / 4897 (отвал + 2 аутригера) |
|
|||||
|
Ширина колеи |
мм |
1912 |
|
|||||
|
Общая длина |
мм |
9540 |
9530 |
9580 |
9360 |
|
||
|
Общая высота по стреле |
мм |
3170 |
3130 |
3470 |
3980 |
|
||
|
Общая высота по стреле при передвижении своим ходом (подъем 200 мм) |
мм |
3370 |
3330 |
3670 |
4180 |
|
||
