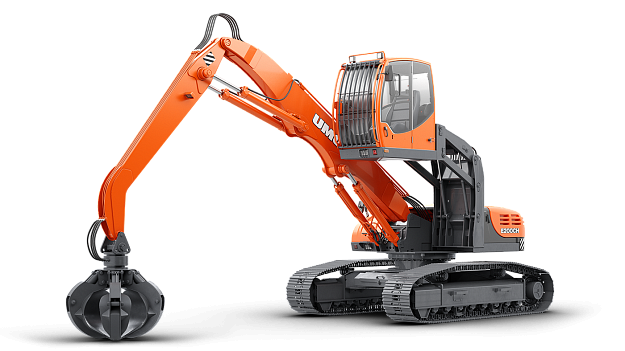

Экскаватор-перегружатель (промышленный перегружатель) на гусеничном ходу Е200CH

Гусеничные экскаваторы-перегружатели

  • Длина рукояти, мм 3700 / 4700
  • Максимальный радиус захвата, мм 9800 / 10700 / 11000*
  • Объем грейфера, м³ 0,4…0,6
  • Эксплуатационная масса, т 20,4 / 20,9
  • Производитель двигателя Deutz
  • Модель двигателя BF 4M 2012 С
  • Мощность двигателя, кВт (л.с.) 87 (117)
  • Напряжение, В 12
  • Объем двигателя, см.куб 4038
  • Экологический класс Tier 2 (Stage II)
Устаревшаяя модель

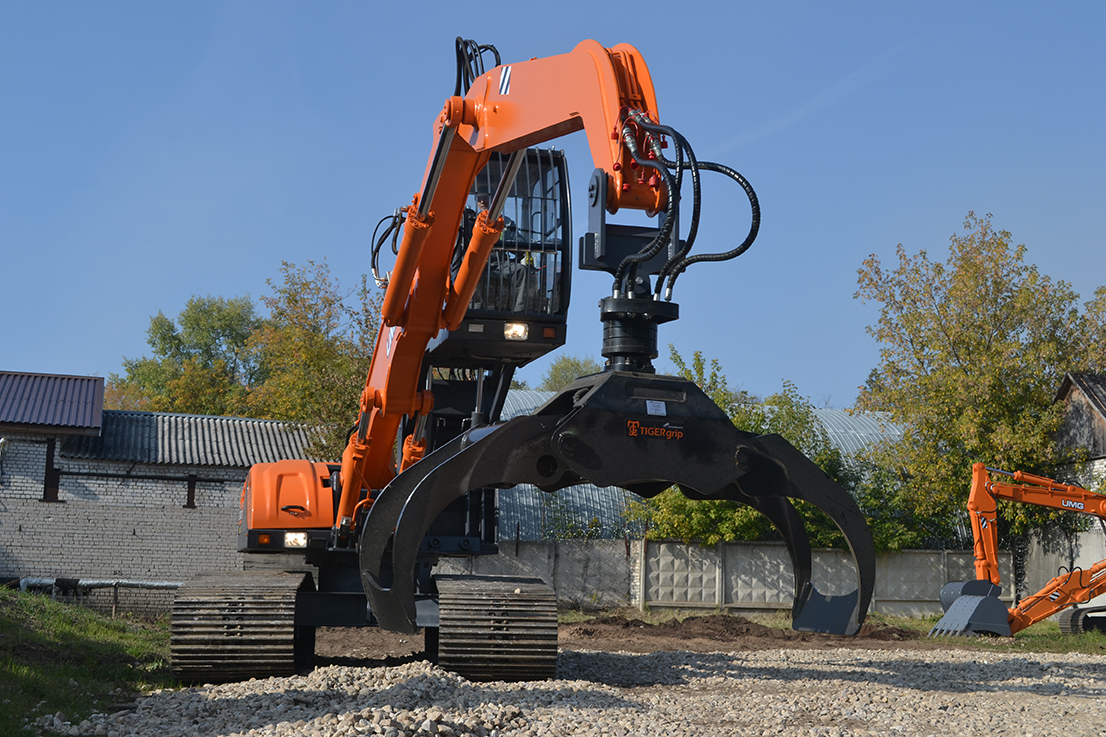

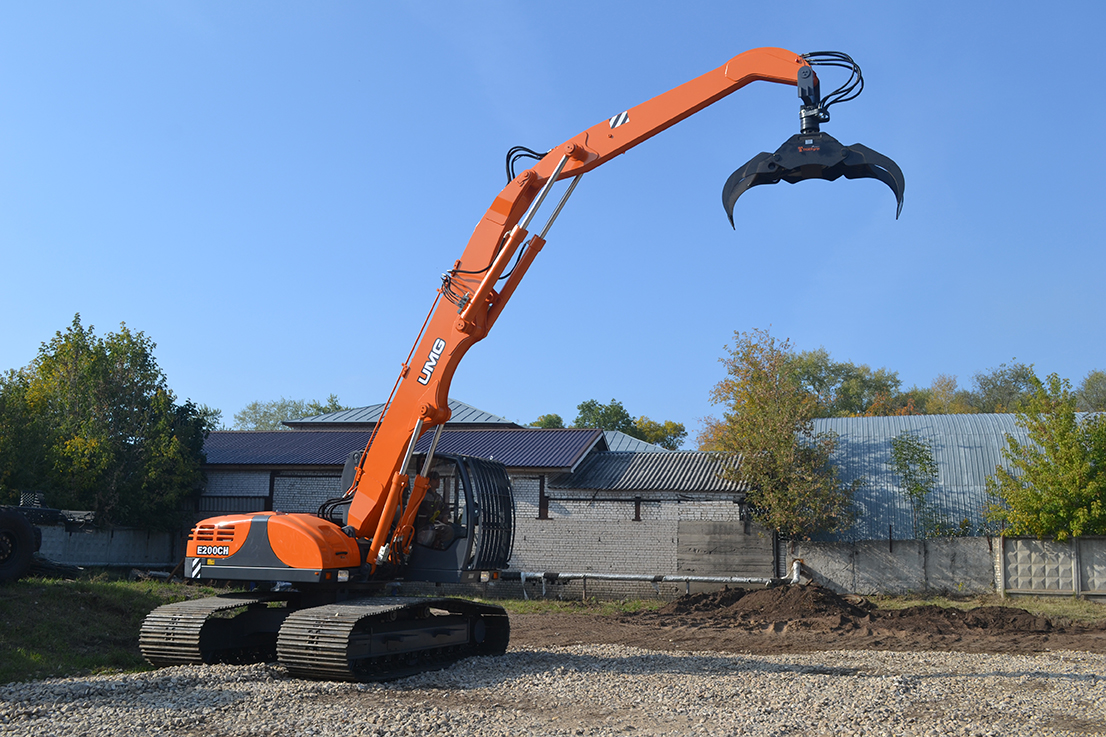

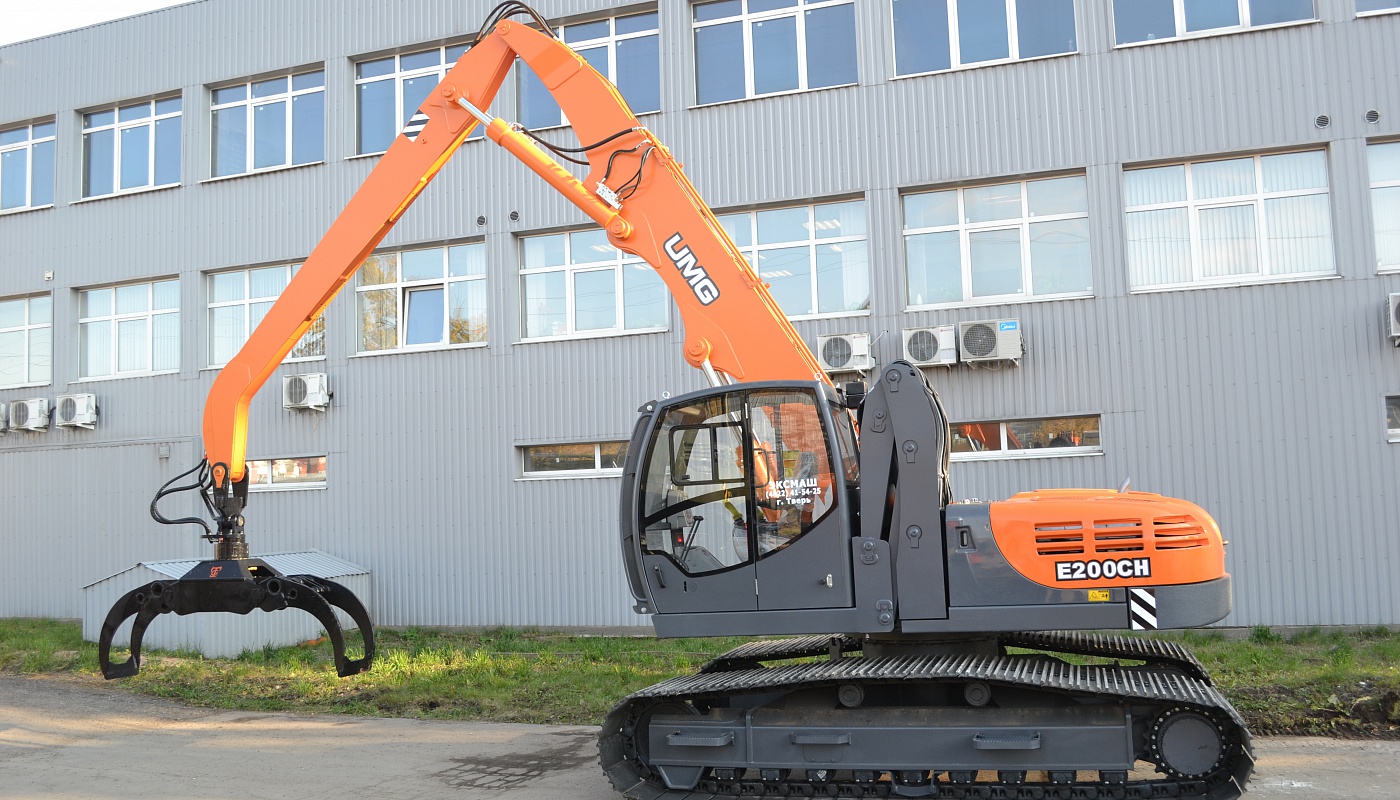

Экскаватор-перегружатель E200CH для погрузки/выгрузки металлического лома оснащен:

  • Гусеничным ходом высокой надежности.
  • Гидравликой производства Bosch Rexroth (Германия): гидрораспределитель, насосный агрегат, редукторы хода.
  • Двигателем фирмы Deutz (Германия) с жидкостным охлаждением, системой непосредственного впрыскатоплива и турбонаддувом, соответствующим международным экологическим нормам Tier 2. Соединение двигателя с насосным агрегатом произведено с помощью муфты Centaflex.
  • Блоком радиаторов Rosati (Италия), объединяющим два контура охлаждения: охлаждающей жидкости двигателя и рабочей жидкости (гидравлическое масло).
  • Системой гидропривода, выполненной по схеме LUDV фирмы Bosch Rexroth, обеспечивающей неограниченное количество совмещений в рабочем цикле, высокую точность выполнения операций, минимальные потери мощности. Распределение потока с учетом приоритета поворотной системы обеспечивает оптимальные рабочие характеристики.

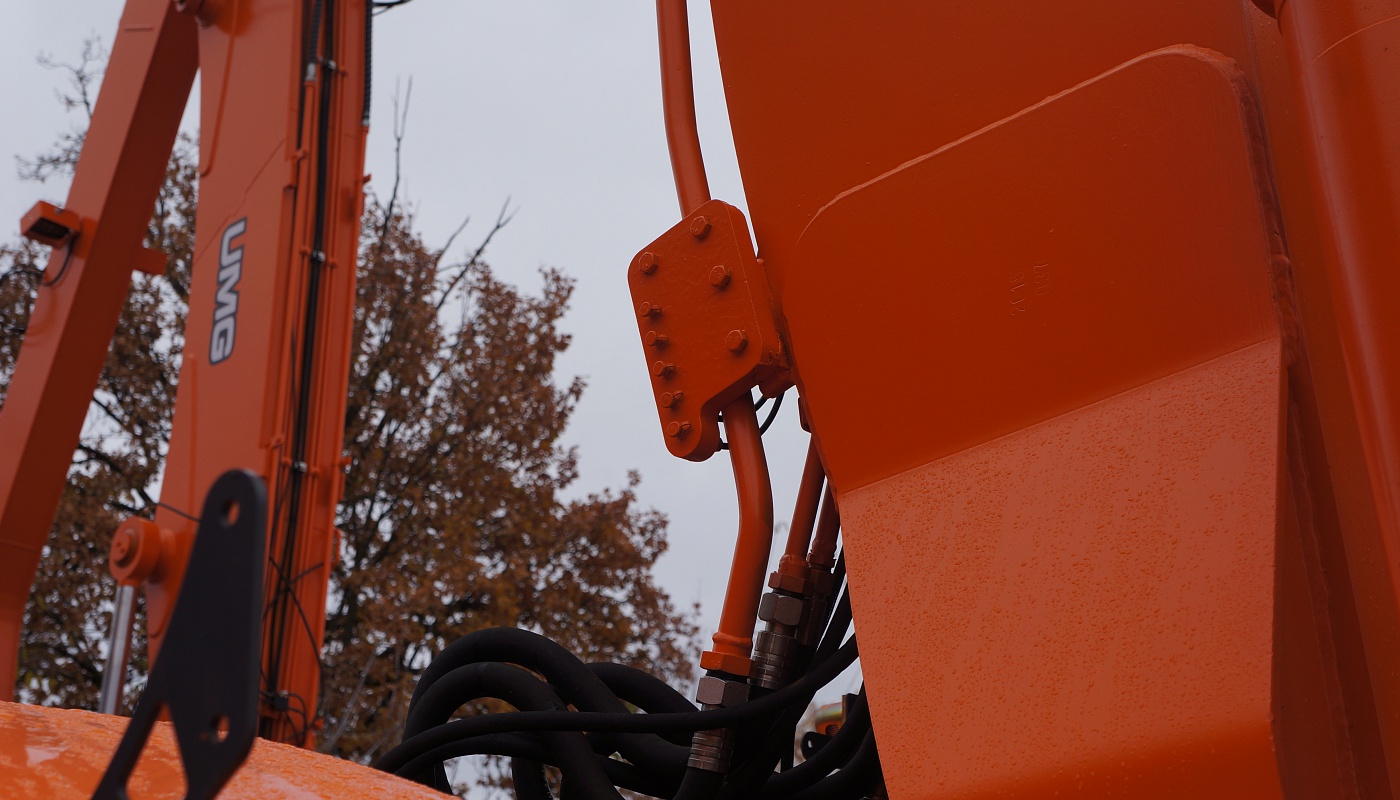

  • На гидроцилиндрах стрелы, рукояти и подъема кабины установлены тормозные клапаны серии A-VBC итальянского производства с функциями:
    - гидрозамка (запирание полостей гидроцилиндров и исключение «проседания» элементов рабочего оборудования и кабины);
    - «анти-шокового» клапана (обеспечение плавного опускания рабочего оборудования и кабины, исключение разгона под действием собственного веса, исключение разрыва потока в гидравлических магистралях);
    - «аварийного клапана» (исключение падения рабочего оборудования и кабины в случае разрыва рукава высокого давления);
    - клапана ограничения грузоподъемности (опция по спецзаказу).
  • Предпусковым подогревателем двигателя Hydronic D10W (12В).
  • Капотной системой, обеспечивающей полный доступ ко всем узлам и агрегатам, что делает обслуживание удобным и быстрым. Экскаватор отличается высокой надежностью, увеличенными интервалами между техническими обслуживаниями, топливной экономичностью.

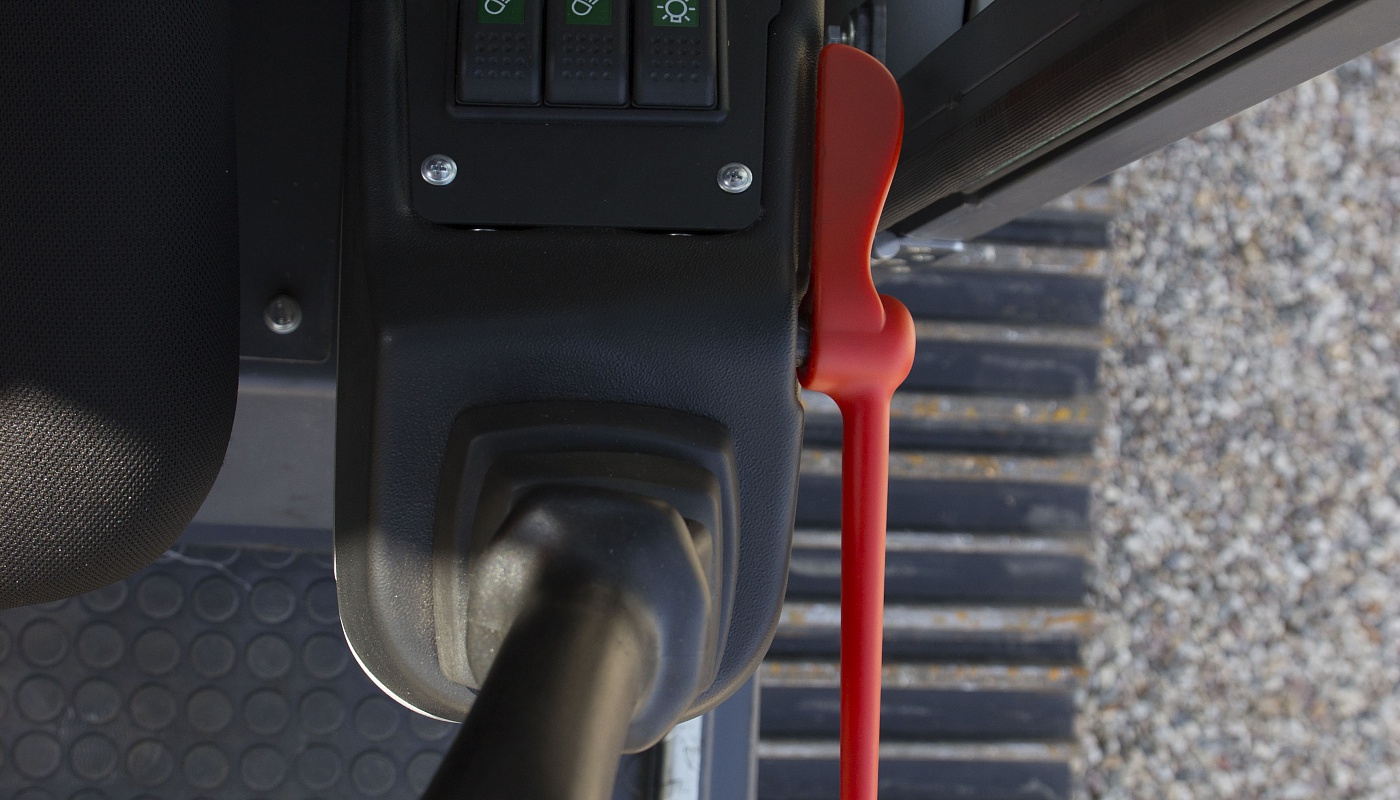

  • Кабиной нового дизайна, современным внутренним интерьером, более компактными и эргономичными пультами управления, широкой дверью с интегрированной форточкой, большой площадью остекления с обеспечением полной обзорности рабочей зоны, усовершенствованной системой воздуховодов обдува стёкол и воздуховодов отопления/кондиционирования салона. В базовой комплектации присутствует климатическая установка (отопитель-кондиционер), аудиоподготовка, эргономичное сиденье оператора с ремнем безопасности.
  • Системой централизованной смазки Lincoln Lite (экономичный вариант без качающего насоса) для облегчения шприцывания труднодоступных точек смазки и представляет из себя сеть трубопроводов от точек смазки с единым выводом масленок на планку, размещенную на стреле в зоне комфортного доступа.
  • Защитным съемным люком (расположенным снизу гусеничной рамы) центрального колодца гусеничной рамы, обеспечивающим  защиту коллектора, зубчатого венца опорно-поворотного круга и гидравлических коммуникаций от попадания строительного мусора и грязи.
  • Эргономичным сиденьем оператора с подлокотниками, высокой спинкой. Имеет двухточечный ремень безопасности, съемный подголовник и оснащено подогревом.

Наименование технических показателей Ед. измерения E200CH
Эксплуатационная масса
(рукоять 3700 / 4700 мм)
т 20,7/20,8 20,4/20,5** 20,7/20,8** 20,9/21**
ДВИГАТЕЛЬ
Модель двигателя
Deutz BF 4M 2012 C (Германия)
Мощность двигателя кВт (л.с.) 87 (117) при 2100 об/мин
90 (122) при 2200 об/мин
Номинальная частота вращения об/мин 2100
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Напряжение В 12
Аккумуляторные батареи В 1 x 12
Емкость аккумуляторной батареи Ач 190
Генератор переменного тока В 14

А

95
Стартер В 12

кВт

4
ХОДОВАЯ ТЕЛЕЖКА
Дорожный просвет мм 446
Скорость на 1-ой передаче км/ч 1,7
Скорость на 2-ой передаче км/ч 3,4
Возможность установки нижнего защитного кожуха Имеется
Привод хода Bosch Rexroth
Звёздочка, механизм натяжения, опорные и поддерживающие катки
ITR, ITM (Италия)
Ширина гусеничного полотна
мм 1000
(базовая комплектация)
800 900 1000
Удельное давление на грунт кг/см.кв. 0,29 0.36 0.32 0.29
Базовая комплектация

Ограничители гусеничного полотна

Удлинители ступеней

ПОВОРОТНАЯ ПЛАТФОРМА
Частота вращения поворотной платформы об/мин 5
Радиус поворота мм 2190
Рабочий цикл сек 16
Гидравлика Bosch Rexroth
Гидросхема управления Схема LUDV фирмы Bosch Rexroth
Количество совмещений операций в цикле Все
Максимальная производительность насосной установки л/мин 250+22+22
Максимальное рабочее давление бар 320
Возможность установки дополнительной секции гидрораспределителя имеется
Максимальный расход - контур рабочего оборудования л/мин 230
РАБОЧИЕ ХАРАКТЕРИСТИКИ

Тип рукояти

 стандарт  опция
Длина рукояти
м 3,7
4,7
Максимальная глубина копания м 5,59* 6,92*
Максимальный радиус захвата на уровне стоянки м 9,77* 10,715*
Максимальная высота выгрузки м 7,8* 8,06*
Объем грейфера м3 0,6 0,4
Высота подъема кабины мм 2000
Высота подъема кабины (относительно земли) мм 4570
ГАБАРИТНЫЕ РАЗМЕРЫ
Дорожное положение с разными рукоятями м 3,7 4,7
- длина мм 8090 7840
- ширина гусеничного полотна мм 1000 800
900
1000
- ширина мм 3200 3200** 3300** 3400**
- высота по кабине мм 3080 3080
- высота по рабочему оборудованию (демонтируется только рукоять 4,7м., обязательно демонтирован сменный вид) мм
2485
(палец рукояточного
г/ц демонтирован)
2000
(рукоять демонтирована)
